布袋除塵監測系統是一有效的在線監測布袋除塵器布袋是否破損及各箱體含塵量的監測儀器，可準確及時地發現及制止有害粉塵的排放和減少有用粉體的流失，達到保護主設備的安全運行和減少產品的經濟損失的目的。并可瞬時反應各布袋除塵箱體的運行狀況。本文概要介紹了本套裝置主要基本原理、系統組成、主要技術性能和在煉鐵廠高爐布袋除塵系統檢漏中的實際應用情況。

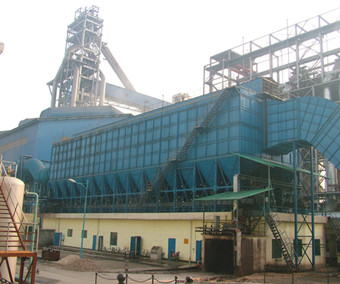

在煉鐵廠高爐布袋除塵系統檢漏中成功應用布袋除塵檢漏儀，可同時在線檢測１０個布袋除塵器箱體的運行工況，該系列儀表有計算機巡檢、超標燈顯，聲音報警，并有４－２０ｍＡ電流及開關量輸出。使用至今應用效果良好并具有明顯的經濟效益、社會效益和環保效益，有很大的推廣使用價值。

基本原理：

布袋除塵在線監測系統是一有效的在線監測布袋除塵器的布袋是否破損及各箱體含塵量在線監測儀器，可準確及時地發現及制止有害粉塵的排放和減少有用粉體的流失，達到保護主設備的安全運行和減少產品的經濟損失的目的。并可瞬時反應各布袋除塵箱體的運行狀況。在流動粉體中，顆粒與顆粒，顆粒與管壁，顆粒與布袋之間因磨擦、碰撞產生靜電荷，形成靜電場，其靜電場的變化即反映粉塵含量的變化。檢漏儀就是通過測量靜電場的變化，來判斷布袋除塵系統的運行是否正常。當布袋破裂時，管道中氣固兩相流粉塵含量增加，同時靜電場強度增大。

系統材料配置：

傳感器是特殊材料并經處理，具有強耐磨性和防腐性，長期運行無明顯磨損現象，對靜電的感應極為靈敏，將粉體流動過程形成的靜電場通過靜電感應將靜電場的場強轉換成的電信號通過同軸電纜傳輸給變送器。將檢測到的信號進行運算、處理，通過顯示器顯示出所測介質的濃度值，其輸出是隨被測粉體含量輸出４－２０ｍＡ電流信號，報警開關量或通過ＲＳ２３２接口輸出數據信號。

主要技術指標：

1：測量范圍：

粉塵濃度：0-50/100/200/1000mg/m?

測量管徑：0.1～4m

粉塵粒徑：0.1uM～200 uM

2：工作條件：

工作溫度：-10℃～260℃（高450℃）

管道壓力：-0.1Mpa～2 Mpa

環境溫度：-40℃～65℃（電子部件）

相對濕度：0-80％

3：傳感器配置：

插入深度：0.1米～4米（特殊需要可根據用戶管徑選配）

測點數量：1-N點(根據用戶需要配置)

輸出方式：二線制4 ～20mA隔離輸出

供電電源：15V～32V

顯示方式：接入PLC系統顯示或者現場顯示

屏蔽電纜：2×0.75mm２屏蔽電纜

布袋除塵在線監測裝置的正確安裝是系統正常運行的重要條件。
