電廠鍋爐結構和分類

以燃煤鍋爐為例，電廠鍋爐本體由爐膛、燃燒器、水冷壁、過熱器、省煤器、空氣預熱器以及鋼架爐墻等組成。

此外，還有重要的輔助設備，如制粉設備、除灰設備、除塵裝置、自動控制裝置與儀表、閥門等?，F(xiàn)代化電廠鍋爐還應用工業電視和計算機。電廠鍋爐的具體構造依不同鍋爐而異。

電廠鍋爐的分類方式有多種。

按所用燃料分類，主要有：

①以煤炭為燃料的燃煤鍋爐；

②以重油或原油為燃料的燃油鍋爐；

③以天然氣或液化石油氣為燃料的燃氣鍋爐。

按燃燒方式分類，有層燃爐、室燃爐、旋風爐、沸騰燃燒鍋爐（即流化床燃燒鍋爐）。

濾料的選用原則

（1）含塵氣體的溫度是選用濾料的因素。按照連續工作溫度，濾料大約可分為三類：低于130℃的為常溫濾料；130一200℃的為中溫濾料，高于200℃的為高溫濾料。值得注意的是，通常是按照連續使用溫度選用濾料，但在氣體溫度變化激烈時，應該考慮安全系數，即瞬間峰值溫度不得超過濾料的上限溫度。

（2）在選用濾料時還要考慮含塵氣體的濕度、腐蝕性、可燃性、爆炸性，以及粉塵形狀、粒徑大小、附著力和凝聚性，并要根據袋式除塵器的清灰方式來綜合考慮。

（3）若使用表面覆膜過濾技術，還要特別注意膜態物的高溫氧化失效問題，以避免袋式除塵器在高溫狀態下涌入大量空氣，因高溫氧化而造成濾料失效。

煙氣溫度

在考慮一定安全系數的條件下，要根據常規條件下的煙氣溫度合理地選擇濾料，同時也應考慮事故條件下，因高溫而造成的濾料失效。煙氣中是否存在正在燃燒的顆粒物也是必須注意的問題，若存在，可以通過加長煙氣連接管或在煙氣連接管較短且沒有足夠空間加長的情況下設置必要的阻火裝置等方式加以解決。

煙氣特性

燃煤電廠的煙氣一般都具有酸堿腐蝕性，因此應根據煙氣的腐蝕性強度選擇適宜的濾料，同時也應考慮煙氣通道內的防腐措施。此外，還應采取相應的措施避免煙氣中含有的油霧、細微絮狀物等粘性物質附著在濾料上造成濾料堵塞。

電廠鍋爐的特點與流程

電廠鍋爐容量大，蒸汽溫度高、壓力大，所用燃料的品種質量固定熱效率高，能適應負荷變動的情況，對可靠性也有較高要求。

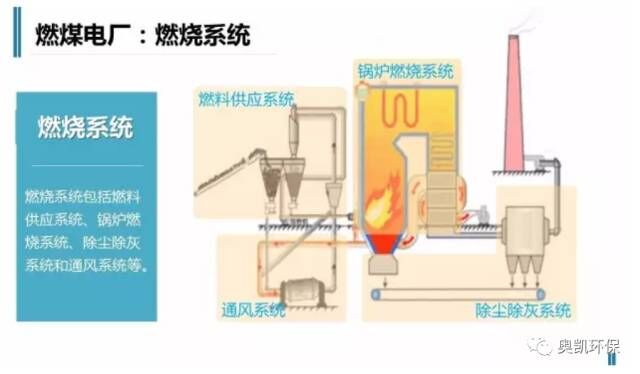

以自然循環煤粉爐為例，其工作流程如下：給水由加熱器加熱到一定溫度后，經給水管道送到省煤器，再加熱升溫到一定溫度后，送入汽包，然后再由下降管下行至水冷壁進收集箱,形成汽水混合物上升回到汽包,經過汽水分離裝置，蒸汽進入過熱器成為過熱蒸汽，然后送往汽輪機。煤經過磨煤機磨成煤粉送入燃燒器，燃燒器噴出的煤粉與空氣一起在爐膛中混合燃燒，放出熱量。熱煙氣流經凝渣管束、過熱器、省煤器和空氣預熱器后，再經除塵裝置除塵后進入煙囪排出。

可以選用的濾料有PPS針刺氈(聚苯硫醚)和P84針刺氈(聚酰亞胺)，這兩種濾料的抗氧化性及耐高溫性能均較好，其中PPS針刺氈對氧化敏感，P84對水解敏感，對氧化也較敏感；選用時注意煙氣中氧氣及Nox含量；降低使用溫度，可以減輕氧化。

粉煤灰是燃煤發電廠的燒毀物?；痣姀S的汽鍋一般以煤粉為主要燃料，煤粉在高溫下燃燒后，由煙道氣帶出并經除塵器收集的粉塵。燃燒后發生年夜量的粉煤灰，必需花費年夜量人力物力，貯存處置，并對周圍情況造成污染。一般選用滌綸或亞克力除塵布袋，后續進行防油，覆膜，防靜電處理。

灰?guī)焓且粋€氣灰分離器，也是氣力輸送的終點，輸送和氣化空氣從庫頂經脈沖反吹布袋除塵器后經風機排出?；?guī)煸O(shè)計在負壓狀態下運行，庫頂排氣風機的運行起到了降低庫內壓力，保證輸灰管路運行通暢的目的。而風機停止運行后，輸灰和庫底氣化空氣進進罐內，罐內呈正壓狀態，卸灰時的含塵空氣由于庫內呈正壓，抽塵風機不能克服排氣管道阻力及罐內正壓，因此，卸灰時罐車內的空氣及庫底氣化空氣必然要從卸灰機與罐車的接口壓力較低的部位逸出，造成揚塵。

在卸灰機處加裝一套小型布袋除塵器，抽塵風機安裝在除塵器之后。同時為了減少噪音，停止庫頂空壓機的運行，布袋除塵器脈沖氣源改由干輸灰空氣管路上引接。既可避免恢復風機運行產生噪音題目，又可從根本上解決卸灰揚塵造成的環境污染。在布袋的選擇方面可以選擇易清灰的PTFE除塵布袋，濾袋袋口采用彈簧漲圈，氣密性能好，牢固可靠。

結語

隨著我國煙塵排放標準的提高、環保監督力度的加大以及火電廠煙氣脫硫技術的多樣化，袋式除塵器以它特有的優勢在我國燃煤電廠的除塵改造、燃用特殊煤種的電廠除塵，及部分新建電廠的除塵領域?qū)⒖焖侔l(fā)展，并且具有廣闊的發展空間。
